ABB機器人保養，ABB機器人IRB6650S換油換油，開始換油前準備工作：
1，將機器人換油保養服務包移到現場
2，準備好足夠的空桶用于廢油收集排放（一臺機器人用油總量約30L）.
3，準備好量杯一個，容量約2000毫升，準備漏斗一個
4，工具若干（常規工具）

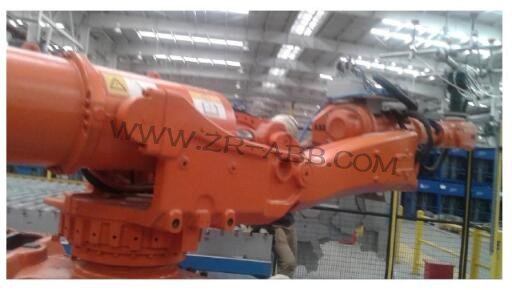

ABB機器人IRB6650S換油及保養流程指引調整機器人位置
排放機器人各軸齒輪箱油前先將機器人手動調整到合適的位置，利于油排放干凈就好。

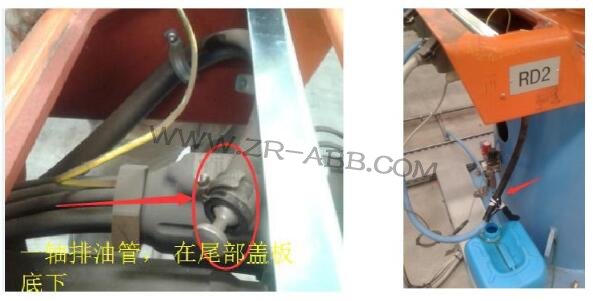

ABB機器人IRB6650S換油及保養流程指引一軸齒輪箱放油
打開一軸尾部蓋板，取下排油管頂部堵頭，等待油排放干凈

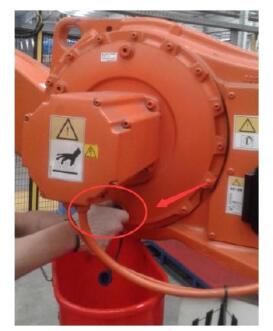

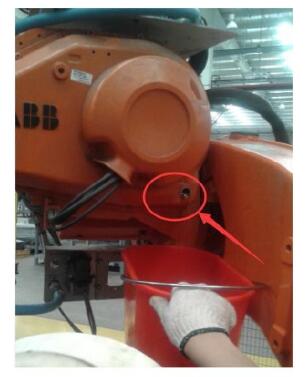

ABB機器人IRB6650S換油及保養流程指引二軸齒輪箱放油
二軸齒輪箱放油，把排油堵頭拆下即可排油。

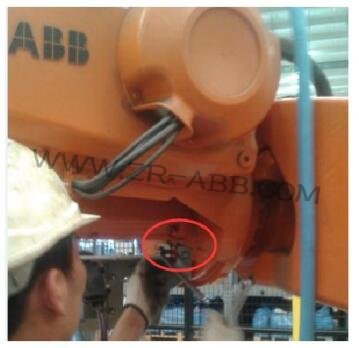

ABB機器人IRB6650S換油及保養流程指引三軸齒輪箱放油
三軸排油孔
ABB機器人IRB6650S換油及保養流程指引四軸齒輪箱放油
四軸排油孔
ABB機器人IRB6650S換油及保養流程指引五軸齒輪箱放油
五軸排油孔，注意機器人的姿勢。
ABB機器人IRB6650S換油及保養流程指引六軸齒輪箱放油
六軸排油孔，為簡化過程，利用注油孔排油，要調整6軸姿態，讓油孔朝下。

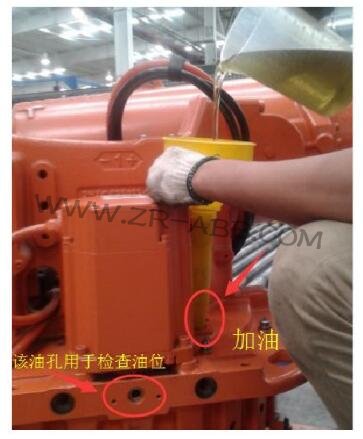

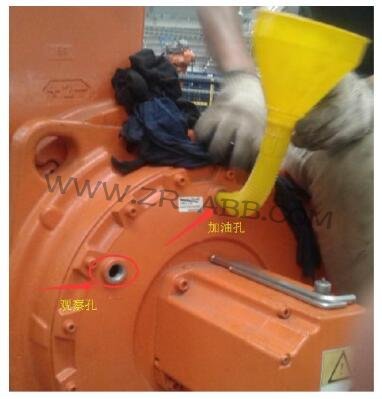

ABB機器人IRB6650S換油及保養流程指引一軸齒輪箱加油
加油時觀察油位檢查孔開始有油溢出即剛好。之后上緊堵頭
ABB機器人IRB6650S換油及保養流程指引二軸齒輪箱加油
同一軸加油一樣，觀察孔有油溢出即為加滿，之后擰緊堵頭

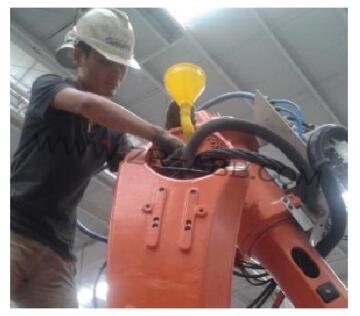

ABB機器人IRB6650S換油及保養流程指引三軸齒輪箱加油
三軸加油，注意機器人姿態

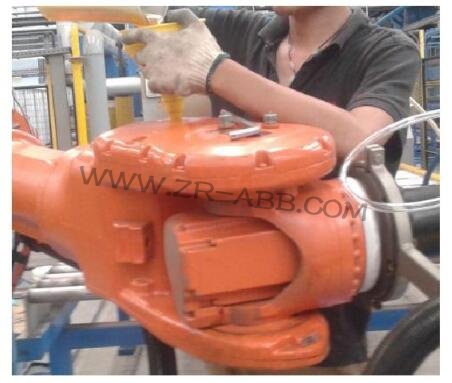

ABB機器人IRB6650S換油及保養流程指引四軸齒輪箱加油
四軸加油，注意機器人姿態
ABB機器人IRB6650S換油及保養流程指引
五軸齒輪箱加油，注意五軸姿態
六軸齒輪箱加油，注意6軸姿態
ABB機器人IRB6650S換油機器人軸編號及油型號
|
機器人軸編號 |
油型號 |
油數量 |
|
1軸 |
kvodo Yushi TMO150 |
6100ML |
|
2軸 |
kyodo Yushi TM0150 |
5800ML |
|
3軸 |
Kyodo Yushi TM0150 |
2500ML |
|
4軸 |
Mobilgear 600 XP320 |
8100ML |
|
5軸 |
Mobilgear 600XP320 |
6700ML |
|
6軸 |
Kyodo Yushi TM0150 |
450ML |

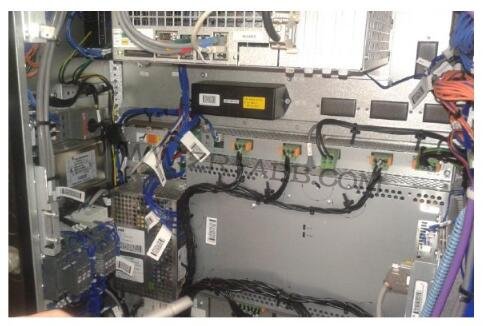

機器人控制柜檢查清潔

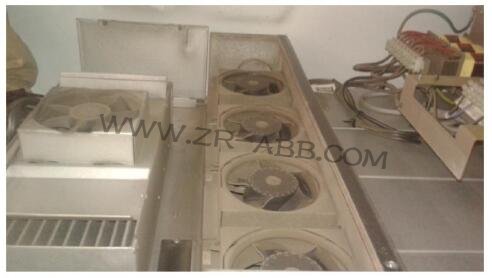

控制柜尾部風扇打開清潔

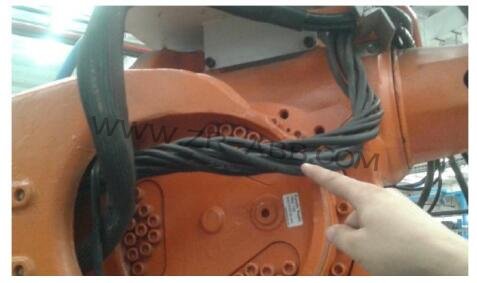

檢查機器人本體電纜磨損
