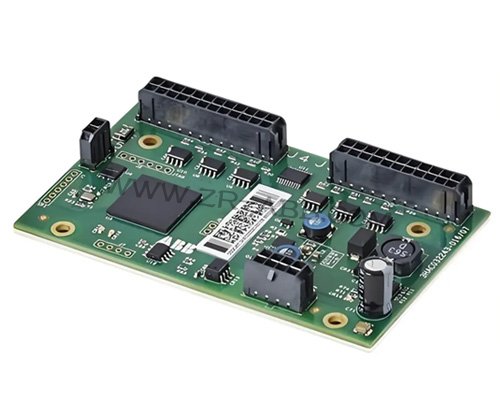

作為ABB工業機器人的核心控制載體，電路板集成了各類精密電路與電子元件，承擔著設備指令下發、動力分配、信號傳輸的關鍵職責，其運行狀態直接關系到機器人的作業精度和生產連續性。工業生產場景中，電路板長期處于高負荷運轉狀態，車間內的粉塵、振動、電磁干擾，以及供電不穩定、操作不當等因素，都會導致電路板出現各類故障，進而引發機器人啟動失敗、運行異常、報錯不止等問題。不同于普通部件維修，電路板集成度高、元件精密，ABB機器人維修過程中需格外注重操作規范性，盲目拆解或違規操作，不僅無法解決故障，還可能造成元件二次損壞，甚至導致整個電路板報廢，增加企業維修成本。



ABB工業機器人電路板維修的關鍵，在于擺脫“全面拆解、逐一檢測”的傳統模式，結合故障表現精準鎖定故障范圍，再針對性開展維修操作。電路板上的電容、電阻、芯片等元件各司其職，任一元件出現問題，都可能引發連鎖反應，因此ABB機器人維修前無需對電路板進行整體拆解，可先根據機器人的故障現象，初步判斷故障對應的電路區域。機器人無法啟動時，多與供電電路相關；信號傳輸中斷時，需重點關注通訊電路；運行過程中頻繁卡頓，大概率是驅動電路出現異常，精準定位能有效提升維修效率，減少對精密元件的不必要損傷。



電路板維修的前提是做好全方位的安全防護，這既是保障維修人員人身安全的要求，也是保護電路板精密元件的關鍵。維修前需先將ABB機器人調整至無干涉的安全姿態，按下急停按鈕，徹底切斷機器人總電源及電路板專屬供電線路，由于電路板內部電容會殘留一定電壓，需等待足夠時間確保電容完全放電，避免殘留電壓引發觸電事故或損壞元件。ABB機器人維修人員需全程穿戴防靜電服、防靜電手環，工作臺鋪設防靜電墊，所有維修工具需提前進行防靜電處理，杜絕靜電擊穿電路板上的精密芯片和集成電路。



維修工具和備用配件的準備，需充分貼合電路板維修的精密需求，避免因工具不適配或配件缺失影響維修進度。常用工具包括專用十字/一字螺絲刀、防靜電鑷子、可調溫熱風槍、高精度萬用表、高清放大鏡等，其中熱風槍需具備溫度和風速調節功能，適配貼片式芯片的焊接需求。同時，需提前備好與ABB機器人型號精準匹配的原廠芯片、電容、電阻等備用配件，確保ABB機器人維修過程中能及時更換損壞元件，避免中途停工。



維修前的清潔工作不可忽視，車間粉塵和油污附著在電路板表面，會影響元件散熱和信號傳輸，還可能掩蓋故障痕跡。用柔軟的毛刷輕輕清掃電路板表面，去除浮塵，再用蘸有無水乙醇的脫脂棉輕輕擦拭，去除表面油污和元件引腳的氧化層，確保電路板表面干凈整潔，便于后續觀察元件狀態和排查故障點位。清潔過程中動作需輕柔，避免觸碰元件引腳和纖細線路，防止造成損壞。



故障排查需遵循“直觀觀察優先、精密檢測為輔”的原則，先通過外觀觀察鎖定明顯的故障元件。借助高清放大鏡，逐寸檢查電路板表面的電容、電阻、芯片等元件，若發現電容出現鼓包、漏液、引腳發黑，電阻燒蝕、變色，芯片表面有燒蝕痕跡、引腳氧化或脫落，這些都是元件損壞的典型特征，可直接判斷為故障元件，無需進一步檢測即可準備更換。

對于外觀無明顯異常，但機器人仍存在故障的電路板，需通過高精度萬用表進行精密檢測，排查隱性故障。重點檢測供電電路的電壓和電阻值，確認供電線路是否通暢、電壓是否符合標準，若電壓異常，ABB機器人維修需排查供電接口是否松動、線路是否存在虛接問題；檢測通訊電路的信號傳輸情況，檢查接口針腳是否氧化、線路是否斷裂，確保信號傳輸順暢；檢測驅動電路的芯片引腳電壓，對比標準參數，若電壓偏離過大，說明芯片已損壞，需及時更換。



貼片式芯片的更換是電路板維修中難度較高的環節，操作不當極易損壞周邊元件和電路板銅箔。更換時，將熱風槍調至合適的溫度和風速，均勻移動熱風槍對損壞芯片進行加熱，待芯片引腳的焊錫完全融化后，用防靜電鑷子輕輕將芯片取下，避免用力過猛導致焊盤脫落。隨后用烙鐵清理焊盤上的殘留焊錫，用無水乙醇擦拭焊盤，確保焊盤平整、無氧化、無殘留。



更換新芯片時，需嚴格確認芯片型號與原芯片一致，對準焊盤位置輕輕放置，避免引腳偏移。再次啟動熱風槍，均勻加熱芯片引腳，使焊錫融化并與焊盤緊密結合，焊接完成后，用高清放大鏡檢查焊接部位，確保無虛焊、漏焊、引腳粘連等問題。焊接完成后，需等待電路板自然冷卻至室溫，再進行后續檢測，避免高溫狀態下檢測引發元件損壞。



電路板上的銅箔線路纖細，易因外力碰撞、焊接失誤或長期高溫出現斷裂、氧化、粘連等故障，這類故障若不及時修復，會導致信號傳輸中斷。用放大鏡仔細檢查線路，若發現線路斷裂，可選用細銅絲焊接在斷裂兩端，完成搭橋修復，修復后用絕緣膠覆蓋焊接部位，防止短路；若線路出現粘連，用烙鐵輕輕清理粘連部位，再用無水乙醇擦拭干凈，確保線路通暢。



電容、電阻等小型元件的更換雖相對簡單，但需嚴格把控規格匹配，避免因規格不符引發新的故障。更換電容時，需確認電容的容量、電壓與原電容完全一致，同時注意正負極，避免接反導致短路；更換電阻時，需核對電阻的阻值和功率，確保與電路需求匹配，焊接時動作輕柔，避免損壞元件引腳和電路板焊盤，焊接完成后輕輕按壓元件，確保接觸良好。



所有故障元件更換、線路修復完成后，需對電路板進行二次清潔，用無水乙醇擦拭表面，去除焊接過程中殘留的焊錫、助焊劑和雜質，確保電路板表面干凈無雜物。清潔完成后，全面檢查所有焊接部位和連接線路，確認無虛焊、漏焊、松動等問題，避免因細節失誤導致故障復發，影響ABB機器人維修效果。



通電測試是驗證維修效果的核心步驟，需分階段有序開展。首先將電路板單獨連接供電電源，用萬用表檢測各電路的電壓、電阻值，確認各項參數符合標準；隨后將電路板安裝回機器人控制柜，按照拆卸的相反順序連接所有線路和接口，反復核對接線位置，確保無接錯、松動現象，避免接線錯誤引發故障。



接通機器人總電源，啟動設備，觀察機器人的運行狀態，查看是否有報錯提示、運行卡頓、信號異常等情況，同時測試機器人各軸運動和指令傳輸功能，確認電路板能正常發揮控制作用。若測試過程中出現異常，需立即切斷電源，重新排查電路板的焊接部位和元件，及時處理潛在隱患，直至機器人運行穩定、無任何異常。



維修完成后，需詳細記錄維修全過程，包括電路板的故障現象、排查的關鍵環節、更換的元件型號、焊接操作細節及測試結果，為后續同類故障的維修提供參考，縮短ABB機器人維修時間。日常使用中，需定期對機器人控制柜進行清潔除塵，檢查供電線路的穩定性，避免供電浪涌和電磁干擾，定期檢查電路板的運行狀態，及時發現潛在隱患，延長電路板使用壽命，保障ABB工業機器人持續穩定運行。
